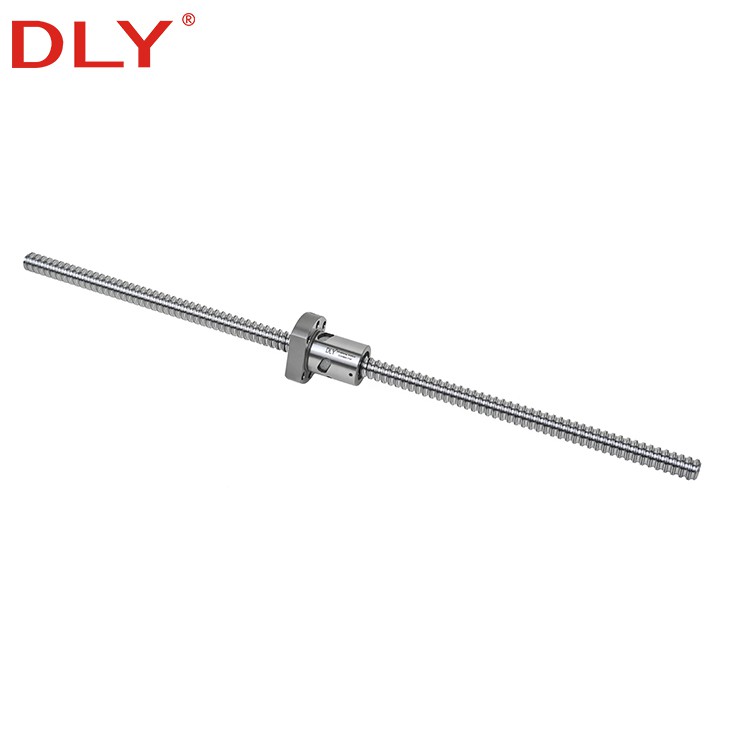

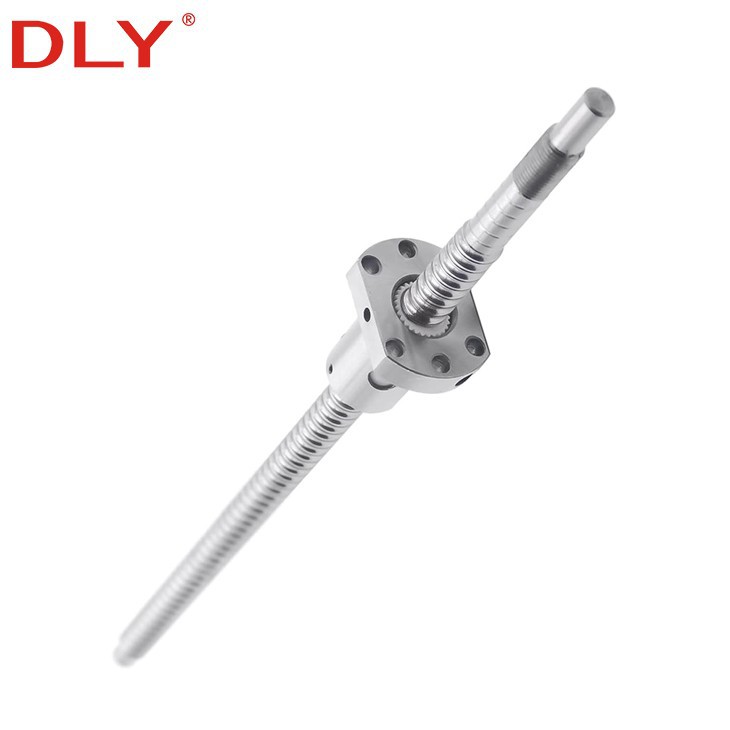

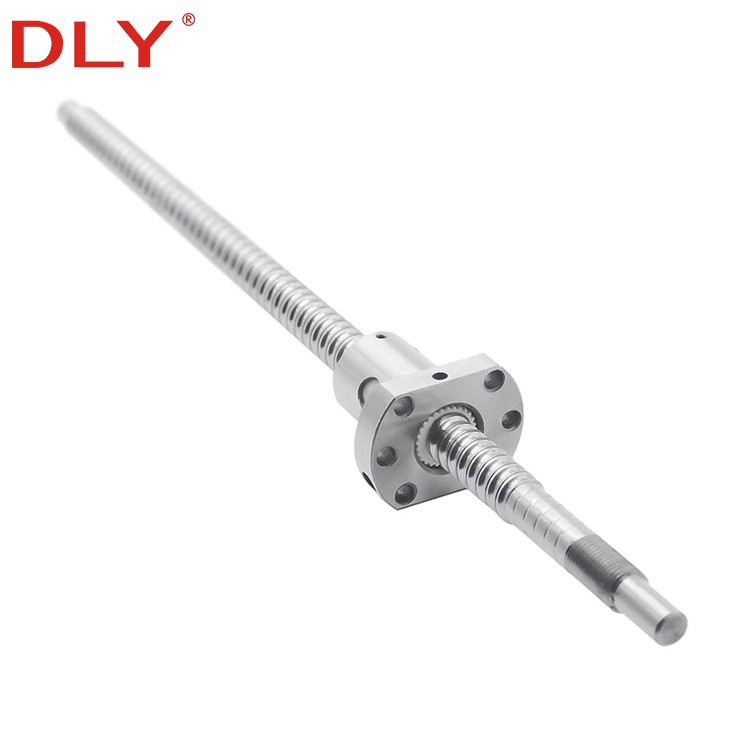

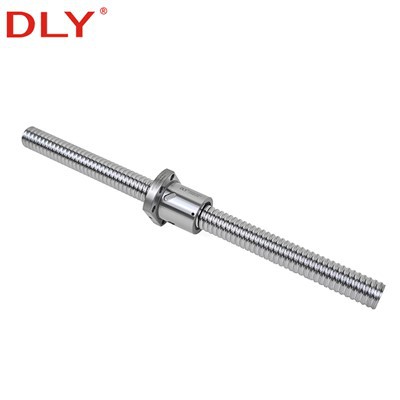

DLY aSFU1204-4 boul visse yon vis boul ki gen yon sèl -nwa ak yon dyamèt nominal 12 mm ak yon plon 4 mm. Yon revolisyon vis pwodui 4 mm nan vwayaj lineyè, ki fè modèl sa a apwopriye pou ekipman kontra enfòmèl ant ki mande pou yon balans ant rezolisyon pwezante, vitès vwayaj ak gwosè enstalasyon.
Ekipman estanda itilize yon arbr vis S55C woule ak presizyon C7 ak yon nwa boul 20CrMo. C5 presizyon tè, longè vis koutim, fen MACHINING ak matche inite sipò yo ka apwovizyone dapre aplikasyon an ak desen enstalasyon.
Kijan Kòd Modèl SFU1204 la li
| Kòd | Siyifikasyon | SFU1204-4 Valè |
|---|---|---|
| SFU | Estanda bride sèl -nwa boul vis seri | Estrikti SFU |
| 12 | Dyamèt arbr vis nominal | 12 mm |
| 04 | Plon pou chak revolisyon vis | 4 mm |
| -4 | Kantite sikui boul | 4 sikui |

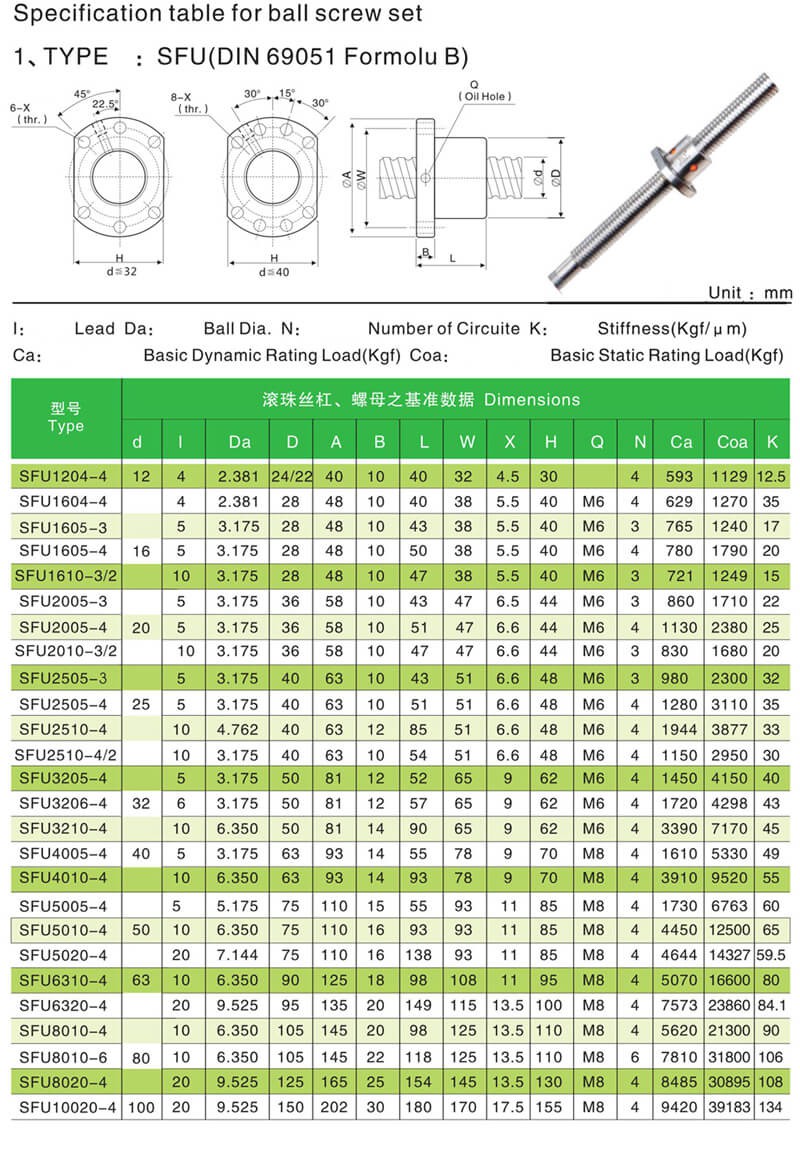

SFU1204 boul Vis dimansyon
Dimansyon sa yo refere a estanda boul SFU1204-4 bride nwa. Tcheke senbòl dimansyon yo kont desen pwodwi a anvan ou desine chèz la aliye nwa.
| Modèl | d | l | Da | D | A | B | L | W | X | H | N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SFU1204-4 | 12 | 4 | 2.381 | 24/22 | 40 | 10 | 40 | 32 | 4.5 | 30 | 4 |
Dimansyon inite: mm. d=dyamèt nominal arbr; l=plon; Da=dyamèt boul; D=dyamèt referans kò nwa; Yon=dyamèt bride; B=epesè bride; L=longè nwa; W=lajè bride; X=aliye-dyamèt twou; H=aliye-dimansyon sant twou; N=kantite sikwi boul.
SFU1204 Evalyasyon chaj boul vis
| Atik pèfòmans | Valè Katalòg | Valè konvèti | Siyifikasyon |
|---|---|---|---|
| Evalyasyon chaj dinamik Ca | 593 kgf | Apeprè . 5.82 kN | Itilize lè w ap kalkile lavi fatig nominal anba mouvman repete |
| Evalyasyon chaj estatik Coa | 1129 kgf | Apeprè . 11.07 kN | Referans evalyasyon pou chaje axial estasyonè oswa pik |
| Rèd axial K | 12.5 kgf/μm | Apeprè . 122.6 N/μm | Referans elastik rezistans nan direksyon axial |
Valè kN ak N/μm yo se konvèsyon apwoksimatif ki soti nan valè kgf katalòg yo. Lavi sèvis aktyèl depann sou chaj axial, vitès, konjesyon serebral, wilaj, aliyman ak devwa opere.
SFU1204 boul vis materyèl ak presizyon
| Atik | Pwovizyon estanda |
|---|---|
| Vis materyèl arbr | S55C |
| Boul nwa materyèl | 20CrMo |
| Metòd fabrikasyon | Fwad woule vis arbr |
| Klas presizyon | C7,C5 |
| Direksyon fil | Men dwat-, men goch- sijè a konfimasyon |
| Estrikti nwa | Creole bride sèl nwa |

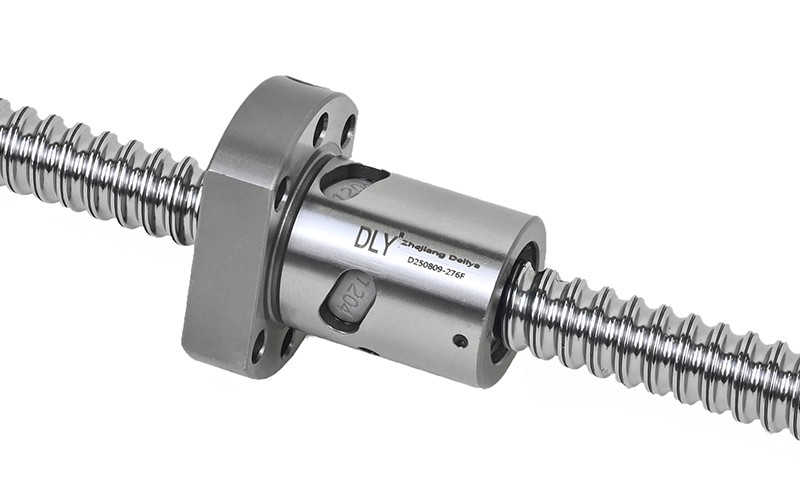

SFU1204 boul nwa make
Pou repete OEM ak distribitè lòd, nwa boul la ka make ak modèl la, kòd pakèt oswa idantifikasyon kliyan apwouve. Kontni make ak pozisyon yo ta dwe konfime anvan pwodiksyon an.
SFU1204 boul plimen FAQ
K: Kisa 12 ak 04 vle di nan SFU1204?
A: Nimewo 12 la idantifye 12 mm nominal vis -dyamèt arbr a, pandan y ap 04 idantifye plon an 4 mm. Nwa a Se poutèt sa vwayaje 4 mm pou chak revolisyon vis konplè.
K: Ki presizyon estanda vis boul SFU1204 la?
A: DLY souvan bay SFU1204 woule nan presizyon C7. Yo ka site yon vèsyon presizyon-tè C5 lè aplikasyon an mande pou yon nivo presizyon ki pi wo.
K: Ki evalyasyon chaj SFU1204-4?
A: katalòg dinamik chaj Rating Ca a se 593 kgf, apeprè 5.82 kN. Evalyasyon chaj estatik Coa se 1129 kgf, apeprè 11.07 kN. Evalyasyon sa yo se valè referans, pa rekòmande chaj k ap travay kontinyèl.

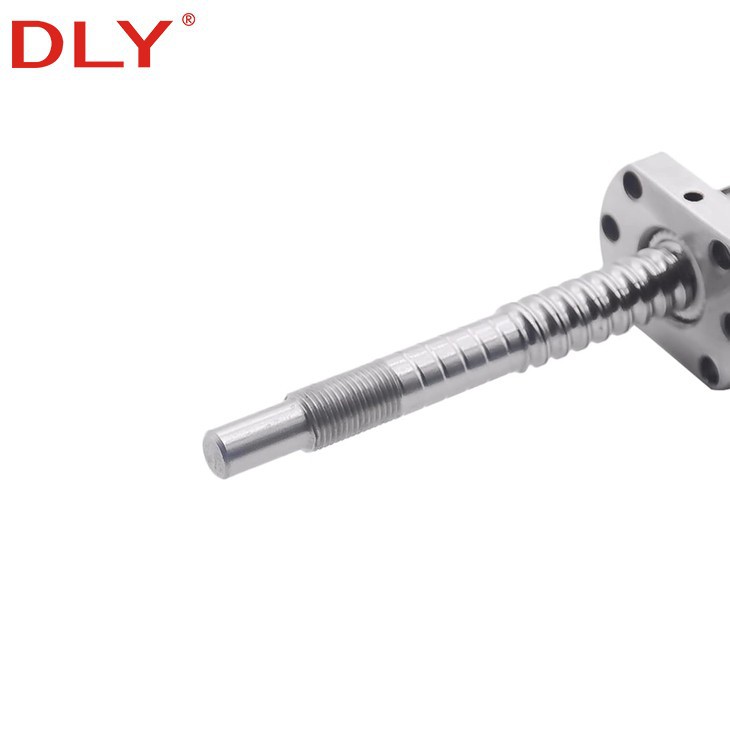

K: Èske DLY machin pwent vis SFU1204 yo?
A: Wi. DLY ka machin kote yo pote chèz, fil locknut, jounal kouple, plat, keyways, genyen siyon ak lòt karakteristik dapre yon desen konfime.
K: Ki inite sipò ki anfòm yon vis boul SFU1204?
A: BK/BF, FK/FF ak EK/EF aranjman ki disponib, men gwosè egzak la dwe matche ak dimansyon arbr yo fini -. Voye -modèl inite sipò oswa desen an fen arbr-pou konfimasyon.
K: Èske yo ka apwovizyone SFU1204 ak yon fil gòch-?
A: -Fis men dwat se konfigirasyon estanda a. Yon vèsyon men gòch-yo ka apwovizyone dapre spesifikasyon, kantite ak konfimasyon pwodiksyon an.
Mande yon sitasyon boul vis SFU1204
Voye longè vis ki nesesè yo, konjesyon serebral efikas, kantite, klas presizyon, sipò-modèl inite ak arbr-desen fen. DLY pral konfime spesifikasyon SFU1204-4 anvan sitasyon.
