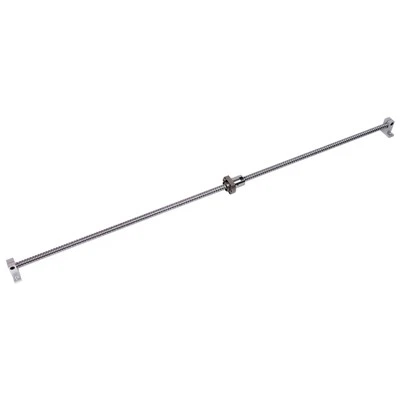

Segondè presizyon plon vis

1. Nwayo paramèt estriktirèl

• Dyamèt nominal: kouvri espesifikasyon estanda soti nan 16mm rive 80mm, sipòte konsepsyon Customized ki pa -dyamèt estanda. Dirèkteman afekte kapasite transmisyon koupl la, pou chak ogmantasyon 10mm an dyamèt, kapasite chaj teyorik estatik la ogmante pa apeprè 2.3 fwa.
• Plon ak anplasman: ranje plon 2-20mm, sipòte konsepsyon sèl ak kat fil pou satisfè kondisyon diferan rapò vitès. Konsepsyon espesyal plon varyab la ka reyalize karakteristik transmisyon segmenté, tankou akselerasyon ak yon gwo plon (12mm) nan seksyon devan an ak pwezante egzak ak yon ti plon (4mm) nan seksyon dèyè a.
• Ang espiral: konsepsyon estanda a se 3 degre -15 degre, ak modèl segondè-presizyon sèvi ak koub ang dinamik optimize pou reyalize fluctuations efikasite nan mwens pase 1.2% nan yon vitès 1000rpm.

2. Endikatè pèfòmans transmisyon

Karakteristik rèd: Axial rèd K Pi gran pase oswa egal a 120N / μ m, ka ogmante pa 20% -30% nan enstalasyon pre tansyon. Radial runout Mwens pase oswa egal a 0.003mm / 300mm, sipòte pa doub ranje woulo bi kontak angilè.

Repons dinamik ak yon premye -frekans natirèl ki pi gran pase 800Hz (kalite dyamèt 50mm), sipòte chaj enpak akselerasyon 20m/s².

Ka clearance ranvèse a dwe kontwole a mwens pase oswa egal a 0.003mm nan ajisteman preloading. Kontwòl ogmantasyon tanperati pou operasyon kontinyèl ak yon ogmantasyon tanperati ki mwens pase oswa egal a 25 degre, lè l sèvi avèk yon estrikti konbinezon de lubrification grès ak sele labirent.

3. Estanda nivo presizyon

Pozisyon presizyon C7 nivo: ± 0.05mm / 300mm C5 nivo: ± 0.018mm / 300mm C3 nivo: ± 0.008mm / 300mm Repete pwezante presizyon estanda modèl ± 0.005mm, segondè -seri presizyon ka rive nan valè tès ± 0.

4. Paramèt karakteristik dinamik

• Vitès maksimòm: 1500rpm anba kondisyon lubrification grès, jiska 2000rpm anba lubrification vapè lwil oliv.
• Vitès kritik: Vitès kritik kalite 32mm dyamèt la pi gran pase 3500rpm (enstalasyon fiks nan tou de bout).
• Valè DN: Valè DN estanda seri a se mwens pase oswa egal a 120000, ak seri gwo vitès -ka rive nan 180000.

5. Adaptabilite anviwònman an

• Nivo pwoteksyon: estanda IP40, si ou vle pwoteksyon IP65 (ak kouvèti pousyè asye pur ak doub sele lèv).
• Rezistans kowozyon: De opsyon tretman sifas ki disponib: Kwòm difisil ak tretman nit-monte.
• Tanperati k ap travay: ranje estanda -10 degre a+80 degre, modèl tanperati ki ba - sipòte -40 degre demaraj (lè l sèvi avèk grès ki ba-tanperati).

1. Konsepsyon estriktirèl

• Dyamèt nominal ak konsepsyon plon: seri dyamèt nominal la kouvri espesifikasyon estanda 16mm a 80mm, epi li sipòte konsepsyon dyamèt estanda ki pa -pou satisfè kondisyon koupl transmisyon diferan. Ranje plon 2-20mm, sipòte konsepsyon sèl ak kat fil pou satisfè kondisyon diferan rapò vitès. Gen kèk pwodwi adopte konsepsyon plon varyab pou optimize karakteristik transmisyon yo.

• Ang espiral ak konsepsyon ang pwofil dan: konsepsyon ang espiral la se 3 degre -15 degre, ak modèl segondè-presizyon adopte optimize dinamik nan koub la ang amelyore efikasite transmisyon ak estabilite. Konsepsyon ang pwofil dan an konfòme ak espesifikasyon fil estanda pou asire presizyon transmisyon ak fyab.

• Pre pi sere ak mekanis ajisteman: Adopte yon ajisteman doub mwatye nwa ak mekanis bloke, efektivman elimine espas sa a fil ant nwa a ak vis la, ak amelyore presizyon nan pozisyon repete. Ajisteman pre presyon ka kontwole clearance la ranvèse a mwens pase oswa egal a 0.003mm (nivo C3 pre presyon), satisfè kondisyon ki wo -transmisyon presizyon.

2. Konsepsyon pèfòmans

• Rèd ak konsepsyon fòs: rèd axial K Pi gran pase oswa egal a 120N / μ m, ki ka amelyore plis pa enstalasyon pre tansyon asire estabilite transmisyon. Kò vis la fèt ak materyèl asye alyaj ki gen gwo -fòs epi li sibi pwosesis tretman chalè pou amelyore fòs mekanik ak rezistans mete.
• Dynamic response and speed design: First order natural frequency>800Hz (50mm dyamèt kalite), sipòte chaj enpak akselerasyon 20m/s ², asire gwo -estabilite mouvman vitès. Vitès maksimòm lan ka rive nan 1500rpm nan kondisyon lubrification grès ak 2000rpm nan kondisyon lubrification vapè lwil oliv, satisfè kondisyon ki nan transmisyon gwo -vitès.
• Precision ak estabilite konsepsyon: Presizyon nan pwezante rive nan nivo C7 (± 0.05mm / 300mm), ak vis nan plon segondè presizyon ka rive nan nivo C5 (± 0.018mm / 300mm), satisfè kondisyon ki nan gwo -ekipman presizyon tankou zouti machin CNC. Presizyon nan pwezante repete se ± 0.005mm (modèl estanda), ak vis nan plon segondè presizyon ka rive nan ± 0.002mm, asire presizyon transmisyon ak konsistans.

3. Konsepsyon adaptabilite anviwònman an

• Pwoteksyon ak konsepsyon sele: Nivo pwoteksyon estanda IP40, pwoteksyon si ou vle IP65, ak kouvèti pousyè asye pur ak sele doub bouch, apwopriye pou anviwònman k ap travay piman bouk. Estrikti sele a efektivman anpeche enpurte tankou pousyè ak bato antre nan, pwolonje lavi sa a ki sèvis nan pwodwi a.
• Konsepsyon korozyon ak tanperati ki reziste: Tretman sifas bay de opsyon: chrome difisil ak tretman nitrure amelyore rezistans korozyon. Ranje tanperati k ap travay la se -10 degre a+80 degre, ak modèl ki ba-tanperati sipòte kòmanse nan -40 degre pou adapte yo ak diferan kondisyon tanperati anviwònman an.

4. Konsepsyon aplikasyon espesyal

• Sèvis personnalisation ki pa estanda: bay solisyon pou konsepsyon dan espesyal, pwosesis konjesyon serebral ultra long (maksimòm 12m pou chak dan), ak adaptasyon anviwònman vakyòm pou satisfè kondisyon travay espesyal. Konsepsyon Customized ka optimize pèfòmans transmisyon, amelyore efikasite ekipman an jeneral ak fyab.
• Modilè ak estanda konsepsyon: Pati estanda tankou gid lineyè yo achte dirèkteman dapre modèl la, diminye depans pwosesis ak amelyore presizyon ekipman yo. Konsepsyon modilè fasilite enstalasyon ak antretyen, diminye sik debogaj ekipman an.

1. Karakteristik pwodwi

• Segondè presizyon ak gwo frigidité: Adopte teknoloji fabrikasyon presizyon, sifas la se lis, efikasite transmisyon an wo, efektivman diminye pèt enèji, ak satisfè egzijans segondè -machinye presizyon. Ekselan rèd axial asire estabilite transmisyon, diminye deformation, epi li apwopriye pou gwo -vitès ak kondisyon chaj segondè.
• Ekselan pèfòmans dinamik: Vitès maksimòm lan ka rive nan 1500rpm, ak repons dinamik la vit, parfe adapte ak bezwen ekipman CNC gwo -vitès Adopte konsepsyon bri ki ba-(bri fonksyònman).<65dB), effectively improving the comfort of the working environment
• Ultra long lavi sèvis: Konpozan debaz yo te fè nan asye alyaj ki gen gwo -fòs epi yo sibi pwosesis tretman chalè espesyal. Gen ekselan rezistans mete ak rezistans fatig Rated lavi ki depase 10000km, siyifikativman diminye depans antretyen ak amelyore fyab jeneral ekipman yo.
• Ekselan adaptabilite anviwònman an: bay plizyè nivo pwoteksyon ki soti nan IP40 rive nan IP65 pou seleksyon Pwosesis anti-korozyon si ou vle tankou plak chrome difisil oswa tretman nit-Efektivman pwolonje lavi sèvis pwodwi yo nan anviwònman difisil.
• Solisyon personnalisation fleksib: Pandan w ap bay pwodwi spesifikasyon estanda Sipòte personnalisation ki pa-estanda nan kalite dan espesyal, vwayaj ultra long, elatriye Adopte konsepsyon modilè pou senplifye pwosesis enstalasyon ak antretyen Siyifikativman diminye sik debogaj ekipman an.

2. Jaden aplikasyon yo

• CNC machin zouti jaden:Lajman itilize nan ekipman CNC tankou sant D, tour, machin fraisage, Meleus, elatriye Reyalize nivo mikromèt pwezante presizyon ak transmisyon efikas Siyifikativman amelyore presizyon nan D ak efikasite pwodiksyon nan eleman konplèks.
• Sistèm liy pwodiksyon otomatik: Konplete avèk presizyon pwodwi direksyon transmèt, pwezante egzak, ak ajisteman pwèstans Espesyalman apwopriye pou liy pwodiksyon otomatik nan endistri tankou pharmaceutique, pwodwi chimik chak jou, ak manje Asire estabilite transpò pwodwi, amelyore efikasite liy pwodiksyon ak pousantaj sede.
• Enstriman presizyon ak ekipman: Bay solisyon transmisyon ki estab pou enstriman optik, ekipman pou mezire presizyon, elatriye Asire presizyon mezi alontèm - ak fyab operasyon enstriman yo Satisfè egzijans presizyon sevè nan domèn tankou rechèch syantifik ak tès.
• Aplikasyon robo endistriyèl:Itilize pou transmisyon jwenti robo ak pwezante egzak Amelyore presizyon mouvman ak vitès repons dinamik Sipòte divès kondisyon travay tankou gwo vitès ak chaj lou.
• Ekipman espesyal kondisyon travay: Bay solisyon Customized tankou rezistans korozyon ak rezistans tanperati ki wo Apwopriye pou ekipman nan endistri espesyal tankou pwodui chimik, petwòl, ak min Siyifikativman amelyore adaptabilite ak fyab nan ekipman nan anviwònman piman bouk.

Nou gen pèsonèl kontwòl kalite mezire dimansyon kontwole presizyon nan fanm k'ap pile nan vis boul. Tout pwodwi yo mande pou yon enspeksyon 100% anvan chajman. Nou gen ekipman tès tankou machin redresman, machin tès dite, ak machin tès materyèl pou ede nan tès ak kontwòl kalite.
